Затвор щитовой ЗЩГ предназначен для перекрытия водного потока или канализационного стока в проемах ниже отметки 0.000.

Затвор щитовой глубокого заложения ЗЩГ применяется для перекрытия потока жидкости внутри сооружения:

• в распределительных камерах с отверстиями прямоугольного сечения;
• в распределительных лотках приемного отделения сооружений механической очистки поверхностных сточных вод.

Затвор применяется на насосных станциях и очистных сооружениях. Направление гидростатического давления на затвор одностороннее.

Тип щитового затвора- односторонний, вертикальный, сварной.

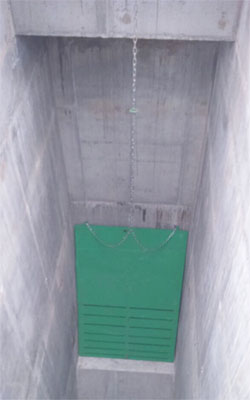

Затвор ЗЩГ состоит из прямоугольной рамы (H– высота рамы, м) и щита (b–ширина, м; h – высота, м) с уплотнителем по его контуру. Рама является направляющим элементом движения щита затвора. Подъем и опускание щита затвора осуществляется с помощью грузоподъемного устройства (крана) и подвеской, закрепленной на щите, обеспечивающей обслуживание затвора щитового на значительной глубине. Подвеска выполнена из цепи класса 8.

Рабочее давление до 1,0 кгс/см².
