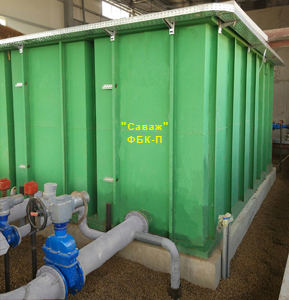

Фильтр безнапорный комбинированный«Саваж» ФБК-П 2,4-7,2

Фильтр безнапорный комбинированный «Саваж» ФБК-П 2,4-7,2 предназначен для очистки предварительно осветленных сточных вод (ливневых, производственных) от механических и частично коллоидных примесей, а также для извлечения мелкодисперсных и коллоидных частиц, и мелкодиспергированных нефтепродуктов методом фильтрации.

В сточных водах содержится большое количество взвешенных веществ, способных осаждаться, загрязняя окружающую среду. Механическая очистка – экономически оправданный способ выделения взвешенных веществ из сточных вод, причем фильтрованием достигаются достаточные показатели для выпуска очищенных сточных вод в рыбохозяйственный водоем.

Фильтр безнапорный комбинированный «Саваж» ФБК-П 2,4-7,2 применяется для удаления из сточных вод взвешенных веществ, осветления воды перед подачей на коалесцирующие и сорбционные фильтры, подачей воды на технические нужды и т.п.

На I ступени фильтра ФБК-П используется плавающая загрузка с определенным фракционным составом, а на IIступени используется сорбционная загрузка.

Корпус фильтров ФБК-П представляет собой прямоугольную емкость, разделенную на две равные части перегородкой. Фильтрация на I ступени происходит снизу вверх, промывка осуществляется в направлении обратном фильтрованию.Промывка I ступени осуществляется объемом воды надфильтрового пространства.

Плавающая загрузка удерживается с помощью удерживающей решетки и гравийной загрузки. Жидкость подается через трубную водораспределительную систему, проходит через плавающую загрузку и через перегородку в корпусе фильтра подается в лоток. Из лотка жидкость поступает во вторую секцию фильтра с сорбционной загрузкой, в трубную водосборную систему через дренажные колпачки. Между трубами водосборной системы расположены перфорированные трубы системы воздушного ворошения фильтрующей загрузки.

Фильтрация на II ступени происходитсверху вниз. Промывка части фильтра с плавающей загрузкой производится за счет сброса имеющегося запаса воды в левой части фильтра через водораспределительную систему. Промывка второй секции фильтра с сорбционной загрузкойпроизводится в два этапа – ворошение угольной загрузки сжатым воздухом в течении 5-10 минут и последующей промывкой снизу вверх потоком промывной воды через водосборную систему. Промывные воды в этом случае отводятся через внешний патрубок продольного лотка.

Фильтр также снабжен переливной трубой для отвода жидкости при аварийном засорении отводящей трубы или прекращения фильтрации.

Продолжительность фильтроцикла II ступени фильтров ФБК-П - 8-24часа. Интенсивность промывки водой 15-17 л/с·м2, воздухом 18-20 л/c·м2. Время водо-воздушной промывки 11-13 мин.


Технические характеристики

п/п

Наименование

ФБК-П 2,4-7,2

1

Производительность, м3/час

35

2

Ширина, мм

2400

3

Длина, мм

7200

4

Высота фильтра, мм

3100

5

Загрузка плавающая, м3

1,9

6

Загрузка гравийная, м3

7,2

7

Загрузка сорбционная, м3

2,3

8

Загрузка гравийная, м3

11,4

9

Дренажные колпачки, шт.

42

Фильтр оборудован люками загрузки и выгрузки фильтрующего материала. Для равномерного распределения исходной воды на I ступени он оборудован трубчатой распределительной системой, на II ступени – дренажной системой с обмоткой труб перфорированной сеткой либо дренажными колпачками.

Эффект очистки

Ступень очистки

Взвешенные вещества

Нефтепродукты

I ступень

до 90%

до 75%

II ступень

до 90%

до 95%
